電磁閥圖形符號的地含義

電磁閥圖形符號的地含義

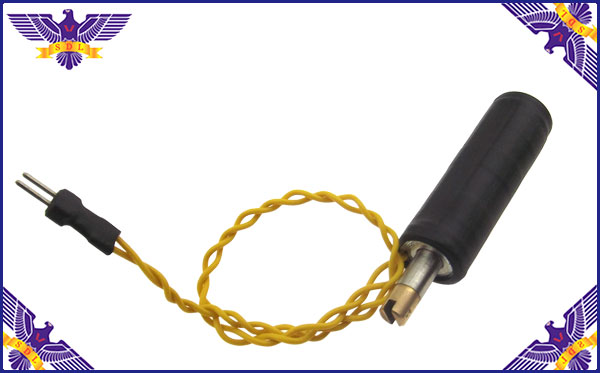

或許在看的你們懂得電磁閥是什么，但卻很有可能不知道電磁閥圖形符號都有哪些。思德隆電磁閥廠家指出，電磁閥的符號用語由方框、箭頭、“T”和字符構成。

一般來說，電磁閥圖形符號的含義一般如下（數點）：

 1.用方框表示閥的工作位置，每個方塊表示電磁閥的一種工作位置，即“位”。有幾個方框就表示有幾“位”，如二位三通表示有兩種工作位置。上圖的“非通電”和“通電”就是兩個不同的工作位置。

2.識別常態位。電磁閥有兩個或兩個以上的工作位置，其中一個為常態位，即閥芯在非通電時所處的位置。對于二位閥，利用彈簧復位的二位閥則以靠近彈簧的方框內的通路狀態為其常態位。對于三位閥，圖形符號中的中位是常態位。繪制系統圖時，油路/氣路一般應連接在換向閥的常態位上。

3.方框內的箭頭表示對應的兩個接口處于連通狀態。

4.方框內符號“T”表示該接口不通。

5.方框外部連接的接口數有幾個，就表示幾“通”。

6.一般電磁閥廠家，流體的進口端用字母P表示，排出口R表示，而閥與執行元件連接的接口用A、B等表示。
