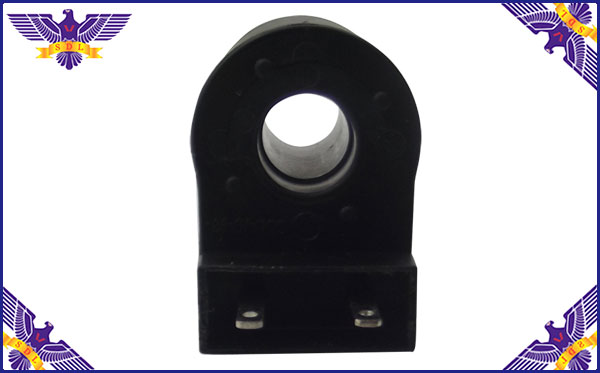

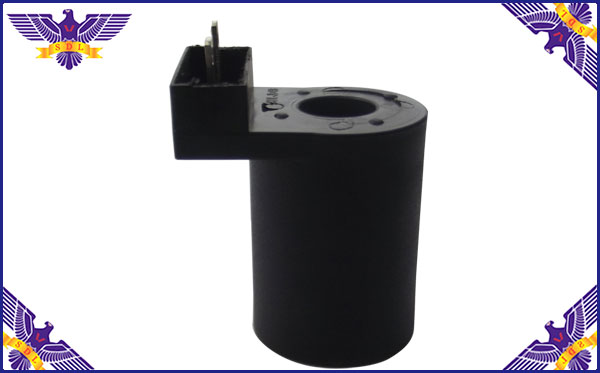

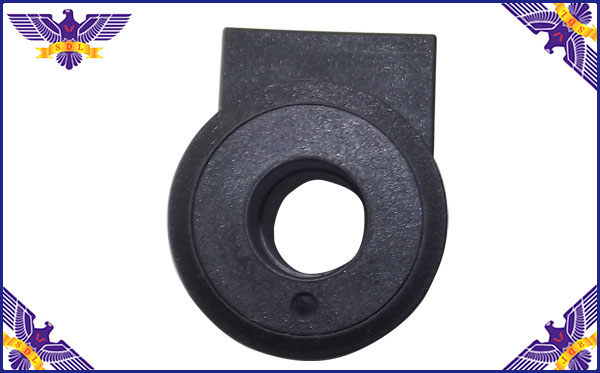

壁掛爐燃?xì)忾y比例線圈

壁掛爐燃?xì)忾y比例線圈

SDL-XQ071A1A-24L80
電壓：DC24V
電流：0.3A
功率：7.2W
耐壓：1800VAC，1S，≤2mA
材料：PA66+30GF
防火：阻燃

         插片與漆包線采用錫焊方式，杜絕包膠脫落、接觸不良。

         此比例線圈應用于 “全預混燃燒比例閥”系列。
全預混 燃燒器由鐵-鉻-鋁及一些稀有金屬的纖維織布制作燃燒頭，透氣性能優越，氣孔分布均勻，燃燒器表面火焰很短，燒強度可以達到2500kw/m。

        根據輸出功率的大小不同，火焰有兩個基本模式，最大功率輸出時是藍火焰，燃燒特征是：1. 火焰在纖維表面外形成；2.大部分熱能量存在于燃燒產物；3. 纖維表面溫度低。

另一個火焰模式是最低功率輸出時的紅外輻射模式，燃燒特征是： 1. 燃燒在纖維表面發生；2.輻射能量以紅外線為主；3.纖維表面溫度高。調節功率輸出時，火焰就在兩種模式之間變化。

       由于全預混燃燒器基本杜絕了燃燒室的極端高溫，因此，減少了氮氧化物的生成機會，是最節能和環保的燃燒器。


       全預混燃?xì)馊紵夹g(shù)也應用于燃?xì)獗趻鞝t。

這種壁掛爐的特點是：水地暖系統作為一種成熟的供暖末端系統，它的供水溫度較低，一般在40℃～50℃左右。水地暖系統供水溫度的這種特點，決定了壁掛爐在與水地暖系統結合時，必須考慮這種溫度特點。相對于普通壁掛爐，冷凝式壁掛爐能更方便、更完美地與水地暖結合。

       當室外溫度在低于-3℃時，壁掛爐的系統需求溫度會低于煙氣的露點溫度57℃，這時，普通壁掛爐必須通過混水裝置來降低供水溫度、提高回水溫度，以避免普通壁掛爐內部長期低于露點溫度，并滿足水地暖系統所需要的供水溫度。而冷凝式壁掛爐卻不必采用混水裝置，可以直接向水地暖系統提供熱水。

       按照國內壁掛爐的能效標準——GB20665-2006的規定，供回水溫度為80℃/60℃時普通壁掛爐在全負荷狀態下的熱效率約為90%，冷凝式壁掛爐在全負荷狀態下的熱效率約為99%。而根據EN483的相關規定，冷凝式壁掛爐在供回水溫度50℃/30℃時，在全負荷的狀態下熱效率約為105%%，最高可達109%。而50℃/30℃的供回水溫度剛好滿足水地暖系統的水溫要求，無需讓冷凝式壁掛爐運行在低效率的高溫段，可充分發揮冷凝式壁掛爐的節能作用。

        電磁閥是執行器，線圈是原始動力。本線圈采用純銅漆包線，耐高溫180度，外圍封塑而成。安全性大幅度提高，耐老化，防撞擊。確保比例閥的穩定性。
