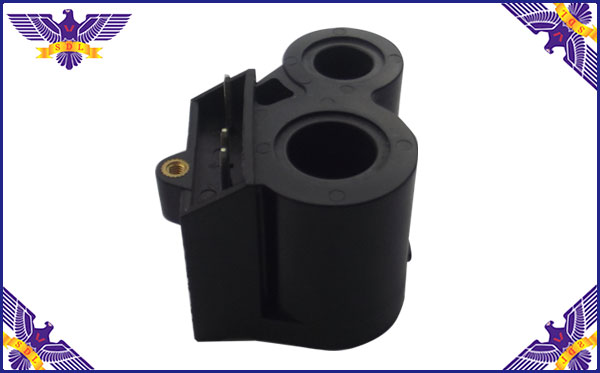

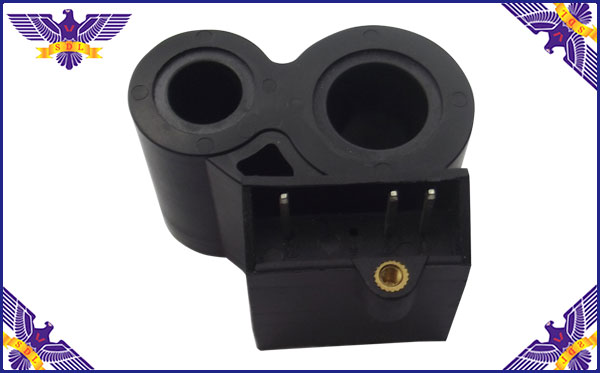

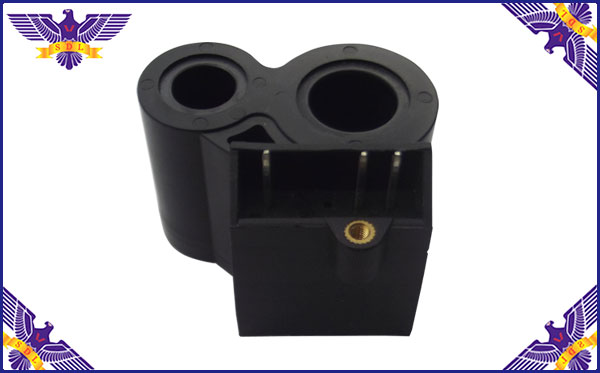

壁掛爐燃?xì)忾y線圈

壁掛爐燃?xì)忾y線圈

SDL-XQ070A2A-200L4400
電壓：AC200V
EV1電流：0.07A
 EV2電流：0.13A
 EV1功率：14W
EV2功率：26W
連接方式：串聯
總電阻：4400Ω
耐電壓：1800VAC，1S，≤3mA

       本線圈應用于 “全預混燃燒比例閥”。“全預混燃燒比例閥 ”主要引用于“全預混燃?xì)馊紵夹g(shù)”產品。

      關于“全預混燃?xì)馊紵夹g(shù)”的介紹：是將燃?xì)夂涂諝庠谶M(jìn)入燃燒室之前進行充分的預混合，使燃燒更充分，提高燃燒效率和降低有害氣體排放，同時也可降低燃燒室的空間需求，是目前國際上先進的一種燃?xì)馊紵夹g(shù)，該技術是上個世紀八十年代才開始研發的新型燃燒技術。利用全預混燃燒技術研制的燃?xì)馊紵?，在燃?xì)忮仩t、食品加工、工程機械、光學玻璃冶煉等領域有廣泛應用。全預混燃燒器表面式燃燒，火焰徑向分布，溫度場均勻，火焰穩定，安全性好，與傳統的燃?xì)馊紵飨啾龋紵鶆?、充分，燃燒表面大，?qiáng)度高，空氣過量系數小，更有利熱能的利用和環境保護，是燃?xì)馊紵鞯囊豁?xiàng)創新。

      全預混燃?xì)馊紵夹g(shù)也應用于燃?xì)獗趻鞝t。

      這種壁掛爐的特點是：水地暖系統作為一種成熟的供暖末端系統，它的供水溫度較低，一般在40℃～50℃左右。水地暖系統供水溫度的這種特點，決定了壁掛爐在與水地暖系統結合時，必須考慮這種溫度特點。相對于普通壁掛爐，冷凝式壁掛爐能更方便、更完美地與水地暖結合。

      室外溫度在低于-3℃時，壁掛爐的系統需求溫度會低于煙氣的露點溫度57℃，這時，普通壁掛爐必須通過混水裝置來降低供水溫度、提高回水溫度，以避免普通壁掛爐內部長期低于露點溫度，并滿足水地暖系統所需要的供水溫度。而冷凝式壁掛爐卻不必采用混水裝置，可以直接向水地暖系統提供熱水。

按照國內壁掛爐的能效標準——GB20665-2006的規定，供回水溫度為80℃/60℃時普通壁掛爐在全負荷狀態下的熱效率約為90%，冷凝式壁掛爐在全負荷狀態下的熱效率約為99%。

       而根據EN483的相關規定，冷凝式壁掛爐在供回水溫度50℃/30℃時，在全負荷的狀態下熱效率約為105%%，最高可達109%。而50℃/30℃的供回水溫度剛好滿足水地暖系統的水溫要求，無需讓冷凝式壁掛爐運行在低效率的高溫段，可充分發揮冷凝式壁掛爐的節能作用。

       由于冷凝式壁掛爐比普通壁掛爐的熱效率高15%～20%左右，水地暖系統比普通散熱器采暖系統的熱效率約高12%，因此，“冷凝式壁掛爐+水地暖系統”比“普通壁掛爐+普通散熱器采暖系統”的熱效率約高30%。

      電磁閥是執行器，線圈是原始動力。

      本線圈采用純銅漆包線，耐高溫180度，外圍封塑而成。安全性大幅度提高，耐老化，防撞擊。包塑后泡水試驗其密封性，100%全檢電阻、耐壓、絕緣電阻測試出貨，確保比例閥的穩定性。
